Detail Rencana Atap – Atap merupakan salah satu bagian terpenting dalam sebuah bangunan. Selain berfungsi melindungi bangunan dari panas dan hujan, atap juga memengaruhi kekuatan konstruksi serta tampilan keseluruhan rumah. Oleh karena itu, proses perencanaannya tidak boleh dilakukan secara sembarangan.
Sebelum pembangunan dimulai, arsitek maupun kontraktor biasanya menyiapkan gambar kerja atap secara detail. Gambar tersebut berisi informasi mengenai bentuk atap, ukuran, kemiringan, struktur rangka, hingga posisi setiap komponen pendukung. Dengan adanya Detail Rencana Atap, proses pembangunan menjadi lebih mudah dipahami oleh seluruh tim di lapangan.
Artikel ini akan membahas mengenai komponen penting dalam Detail Rencana Atap, cara membaca gambar kerja atap dengan benar, serta alasan memilih material UPVC Grand Luxe untuk mendukung hasil konstruksi yang lebih optimal. Yuk simak!

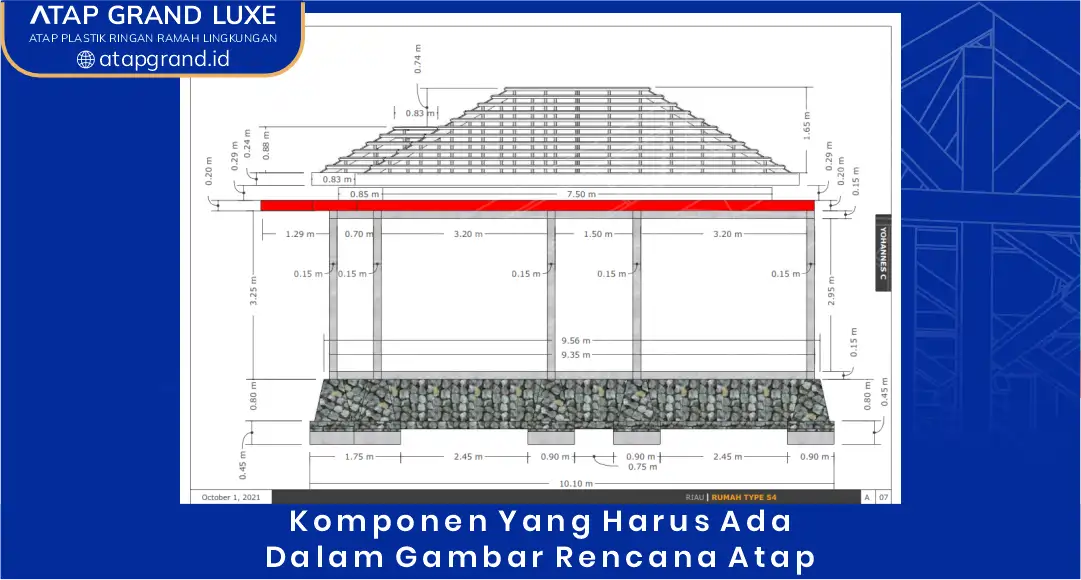

Komponen yang Harus Ada dalam Gambar Rencana Atap
02 Komponen yang Harus Ada dalam Gambar Rencana Atap
Sebuah gambar rencana atap harus memuat informasi yang lengkap agar proses pembangunan berjalan lancar. Oleh karena itu, setiap komponen berikut sebaiknya tersedia dalam gambar kerja.
1. Denah Atap
Denah atap menunjukkan bentuk atap jika dilihat dari atas. Selain itu, denah memperlihatkan posisi jurai, nok, talang, overstek, dan arah kemiringan atap. Dengan demikian, tukang dapat memahami susunan keseluruhan konstruksi sebelum pemasangan dimulai.
2. Kemiringan Atap
Informasi kemiringan menjadi bagian penting dalam Detail Rencana Atap. Sebab, sudut kemiringan akan menentukan kelancaran aliran air hujan menuju talang. Oleh karena itu, setiap jenis material atap memiliki standar kemiringan yang berbeda.
3. Detail Struktur Rangka
Gambar kerja juga harus menampilkan struktur rangka secara lengkap. Informasi tersebut meliputi posisi kuda-kuda, gording, reng, balok pengikat, hingga sambungan konstruksi. Dengan demikian, proses pemasangan dapat dilakukan sesuai perhitungan teknis.
4. Potongan Atap
Potongan atap memperlihatkan kondisi bangunan dari sisi samping. Selain menunjukkan tinggi atap, gambar ini juga memperlihatkan hubungan antara rangka, plafon, dan penutup atap. Oleh sebab itu, potongan sangat membantu dalam memahami detail konstruksi.
5. Detail Sambungan
Setiap sambungan memerlukan gambar yang lebih rinci agar tidak terjadi kesalahan saat pemasangan. Biasanya, detail tersebut mencakup sambungan nok, jurai dalam, jurai luar, talang, serta pertemuan atap dengan dinding. Dengan demikian, potensi kebocoran dapat diminimalkan.
6. Keterangan Material
Gambar rencana yang baik selalu mencantumkan spesifikasi material yang akan digunakan. Informasi tersebut meliputi jenis penutup atap, ukuran rangka, jenis baut, hingga aksesoris pendukung. Selain memudahkan pengadaan material, data tersebut juga menjaga kesesuaian hasil pembangunan.

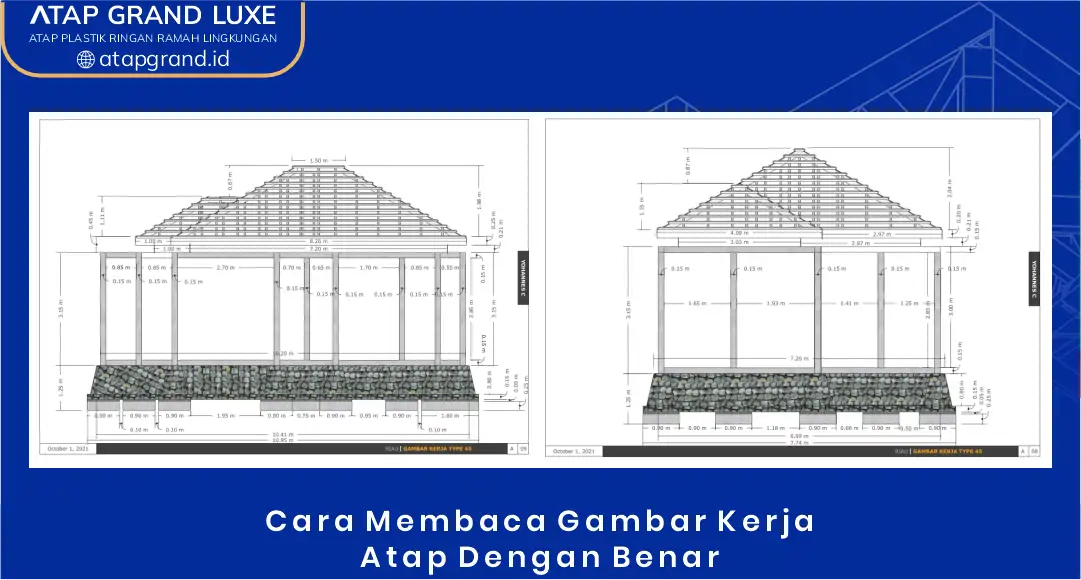

Cara Membaca Gambar Kerja Atap dengan Benar
03 Cara Membaca Gambar Kerja Atap dengan Benar
Memahami gambar kerja menjadi keterampilan penting bagi pemilik rumah, mandor, maupun tukang bangunan. Oleh karena itu, pelajari langkah-langkah berikut agar Detail Rencana Atap dapat dibaca dengan lebih mudah.
1. Pahami Skala Gambar
Setiap gambar kerja dibuat menggunakan skala tertentu, misalnya 1:50 atau 1:100. Oleh sebab itu, jangan langsung mengukur gambar menggunakan penggaris biasa. Selalu sesuaikan ukuran dengan skala yang telah dicantumkan.
2. Kenali Simbol dan Notasi
Gambar teknik menggunakan berbagai simbol untuk menunjukkan komponen tertentu. Misalnya, terdapat simbol arah kemiringan, posisi nok, maupun jenis sambungan. Dengan memahami simbol tersebut, proses membaca gambar menjadi lebih cepat.
3. Perhatikan Garis Potongan
Garis potongan menunjukkan bagian bangunan yang dipotong untuk memperlihatkan detail konstruksi di dalamnya. Oleh karena itu, jangan hanya melihat denah atap. Bandingkan juga dengan gambar potongan agar informasi yang diperoleh lebih lengkap.
4. Cermati Dimensi dan Ukuran
Setiap ukuran pada gambar harus diperhatikan dengan teliti. Kesalahan membaca dimensi dapat menyebabkan perbedaan ukuran saat pembangunan berlangsung. Selain itu, kesalahan tersebut juga berpotensi meningkatkan biaya proyek.
5. Cocokkan dengan Spesifikasi Material
Sebelum pekerjaan dimulai, pastikan jenis material sesuai dengan yang tertulis pada gambar kerja. Dengan demikian, seluruh komponen dapat dipasang sesuai desain yang telah direncanakan. Langkah ini juga membantu menjaga kualitas hasil akhir bangunan.
Optimalkan Rencana Atap dengan Material UPVC Grand Luxe
04 Optimalkan Rencana Atap dengan Material UPVC Grand Luxe
Selain gambar kerja yang baik, pemilihan material atap juga menentukan kualitas bangunan dalam jangka panjang. Oleh karena itu, penting memilih material yang kuat, tahan lama, dan mudah dipasang. Salah satu pilihan yang layak dipertimbangkan adalah Atap UPVC Grand Luxe. Material ini dirancang menggunakan teknologi modern sehingga memiliki daya tahan tinggi terhadap panas, hujan, serta korosi.
Selain itu, Atap Grand Luxe memiliki bobot yang relatif ringan sehingga pemasangan menjadi lebih praktis. Beban rangka juga menjadi lebih ringan dibandingkan beberapa material konvensional. Oleh sebab itu, proses instalasi dapat berlangsung lebih efisien.
Grand Luxe juga memiliki kemampuan meredam panas dan suara hujan dengan baik. Hal tersebut membuat ruangan terasa lebih nyaman sepanjang hari. Selain itu, tersedia berbagai pilihan profil dan aksesoris yang memudahkan proses pemasangan sesuai Detail Rencana Atap yang telah dibuat.
Dengan dukungan material berkualitas dan gambar kerja yang lengkap, proyek pembangunan dapat berjalan lebih lancar. Hasil akhir pun menjadi lebih rapi, kuat, dan memiliki umur pakai yang panjang.
Produk Grand Luxe juga tersedia dalam berbagai tipe dan dapat dipesan melalui marketplace Shopee dan Tokopedia dengan pengiriman ke seluruh Indonesia, termasuk ke wilayah IKN melalui cabang Balikpapan. Untuk informasi lebih lanjut mengenai produk, silakan hubungi kami melalui WhatsApp pada nomor berikut.
Kesimpulan
Detail Rencana Atap menjadi pedoman utama dalam proses pembangunan karena memuat informasi penting mengenai struktur, ukuran, dan material atap. Selain menggunakan gambar kerja yang lengkap, pilihlah material berkualitas seperti UPVC Grand Luxe agar konstruksi atap lebih kokoh, tahan lama, dan mudah dipasang.
