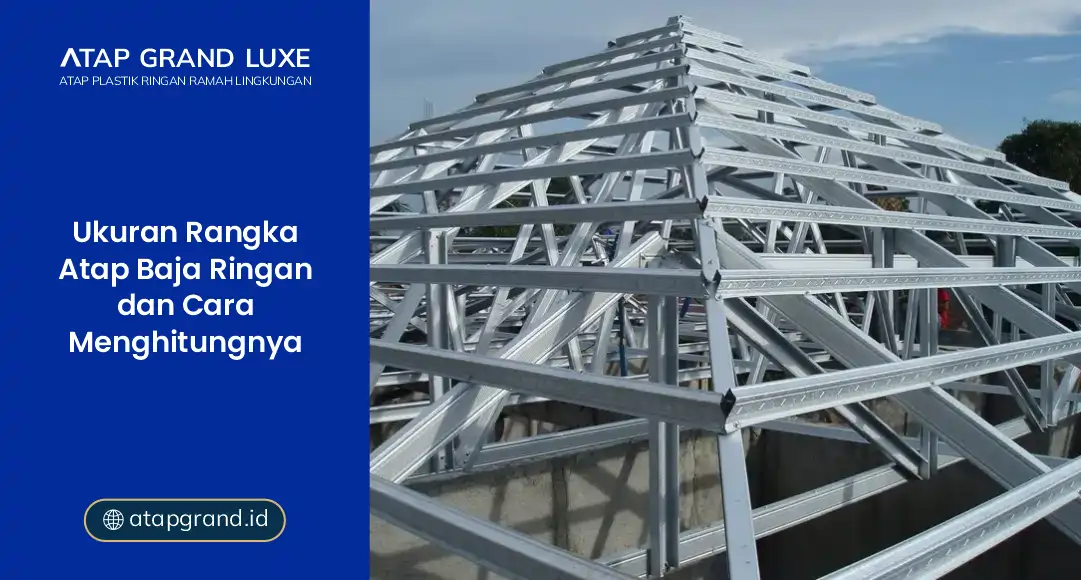

Ukuran Rangka Atap Baja Ringan dan Cara Menghitungnya

by Nia Nurhanifah | 17 Jan 2026 | Artikel

Memilih rangka atap tidak bisa dilakukan secara sembarangan. Oleh karena itu, pemahaman dasar sangat dibutuhkan sejak awal. Saat ini, rangka atap baja ringan semakin sering digunakan. Selain itu, material ini dikenal kuat, ringan, dan tahan lama. Namun, masih banyak orang awam yang belum memahami ukurannya. Maka dari itu, artikel ini dibuat untuk mengedukasi. Khususnya, artikel ini membahas ukuran rangka atap baja ringan dan cara menghitungnya. Dengan begitu, perencanaan atap rumah bisa dilakukan dengan lebih tepat.

Ukuran Rangka Atap Baja Ringan

Ukuran rangka atap baja ringan sebaiknya disesuaikan dengan penutup atap, contohnya jika menggunakan atap galvalum / UPVC bisa memakai profil lebih ringan sedangkan jika menggunakan genteng beton atau keramik wajib profil lebih tebal dan jarak lebih rapat. Pemilihan ukuran yang tepat akan membuat rangka atap lebih awet, tidak mudah bergeser, dan aman dalam jangka panjang.

Berikut ukuran ideal rangka atap yang ideal:

1. Ukuran Baja Ringan untuk Kuda-kuda

Kuda-kuda berfungsi sebagai penopang utama atap. Umumnya digunakan profil C (Canal) dengan ukuran:

Lebar: 75 – 100 mm
Tinggi bibir: 30 – 35 mm
Ketebalan: 0,75 mm – 1,00 mm

Untuk rumah 1 lantai dengan bentang 6–8 meter, ukuran C75 ketebalan 0,75 mm sudah cukup. Jika bentang lebih lebar atau memakai atap berat, disarankan naik ke C100 dengan ketebalan 1,00 mm.

2. Ukuran Baja Ringan untuk Reng Atap

Reng berfungsi sebagai dudukan penutup atap seperti genteng, galvalum, atau UPVC. Ukuran yang sering digunakan:

Lebar: 31 – 45 mm
Tinggi: 45 mm
Ketebalan: 0,40 mm – 0,45 mm

Jarak pemasangan reng biasanya 25–35 cm, menyesuaikan jenis atap. Untuk atap UPVC atau galvalum gelombang, jarak bisa dibuat lebih renggang dibanding genteng beton.

3. Ukuran Baja Ringan untuk Gording dan Top Chord

Pada beberapa desain, terutama bentang lebar, digunakan gording tambahan:

Profil: C75 atau C100
Ketebalan: 0,75 mm – 1,00 mm

Gording membantu menahan beban atap agar rangka tidak melendut dalam jangka panjang.

4. Jarak Ideal Rangka Atap Baja Ringan

Agar rangka kuat dan tahan lama, jarak pemasangan perlu diperhatikan:

Jarak kuda-kuda: 1 – 1,2 meter
Jarak reng: 25 – 35 cm
Kemiringan atap ideal: 25° – 35°

Semakin berat jenis atap yang digunakan, semakin rapat jarak rangkanya.

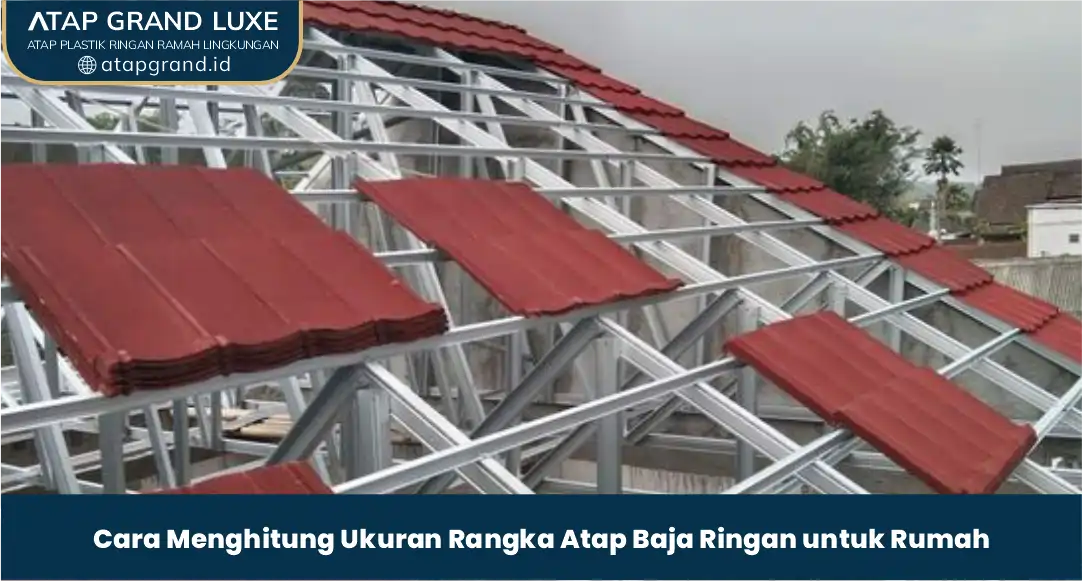

Cara Menghitung Ukuran Rangka Atap Baja Ringan untuk Rumah

Menghitung ukuran rangka atap baja ringan sebenarnya tidak sesulit yang dibayangkan. Kuncinya adalah mengetahui ukuran rumah, kemiringan atap, dan jarak rangka. Jika dihitung dengan benar sejak awal, rangka atap akan lebih kuat, hemat bahan, dan awet digunakan dalam jangka panjang.

1. Mengetahui Ukuran Dasar Bangunan

Langkah pertama adalah mengukur bangunan rumah secara menyeluruh.

Hal yang perlu diketahui:

Panjang rumah (dari depan ke belakang)
Lebar rumah (dari kiri ke kanan)
Model atap (umumnya atap pelana untuk rumah sederhana)

Contoh kasus:
Rumah memiliki panjang 12 meter dan lebar 8 meter, menggunakan atap pelana.

Ukuran ini akan menjadi dasar semua perhitungan rangka atap baja ringan.

2. Menentukan Kemiringan Atap yang Aman

Kemiringan atap sangat memengaruhi panjang rangka dan kekuatan atap.

Kemiringan yang umum digunakan:

20°–30° → untuk atap ringan seperti galvalum atau UPVC
30°–35° → untuk genteng beton atau keramik

Dalam contoh ini, kita gunakan kemiringan 30° karena aman dan paling sering dipakai.

3. Menghitung Panjang Kuda-kuda Baja Ringan

Kuda-kuda adalah rangka utama penopang atap. Panjangnya dihitung dari setengah lebar rumah.

Rumus sederhana:

Perhitungan contoh:

Lebar rumah = 8 m
Setengah lebar = 4 m
cos 30° = 0,866

Artinya, panjang satu sisi kuda-kuda sekitar 4,62 meter.

4. Menghitung Jumlah Kuda-kuda yang Dibutuhkan

Jumlah kuda-kuda ditentukan oleh panjang rumah dan jarak antar kuda-kuda.

Jarak aman kuda-kuda:

Standar rumah tinggal: 1 – 1,2 meter

Rumus perhitungan:

Contoh:

Jadi, dibutuhkan 11 rangka kuda-kuda baja ringan.

5. Menghitung Jumlah dan Panjang Reng Baja Ringan

Reng berfungsi sebagai dudukan langsung penutup atap.

Jarak reng yang umum:

Galvalum / UPVC: 30–35 cm
Genteng beton: 25–30 cm

Misalnya kita gunakan jarak 30 cm (0,3 m).

Rumus jumlah baris reng:

Menghitung total panjang reng:

Artinya, total kebutuhan reng baja ringan adalah ±192 meter.

6. Menentukan Ukuran Profil Baja Ringan yang Tepat

Agar rangka atap aman dan tidak mudah melendut, gunakan ukuran profil berikut:

Kuda-kuda:
Profil C75 atau C100
Ketebalan 0,75 – 1,00 mm
Reng:
Ketebalan 0,40 – 0,45 mm

Untuk rumah 1 lantai dengan atap ringan, ukuran ini sudah sangat cukup.

7. Menambahkan Cadangan Material

Selalu tambahkan cadangan 5–10% dari total material yang dihitung. Cadangan ini diperlukan untuk potongan di ujung rangka, sambungan, dan kesalahan ukur atau pemasangan. Dengan cadangan, pekerjaan tidak terhambat karena kekurangan bahan.

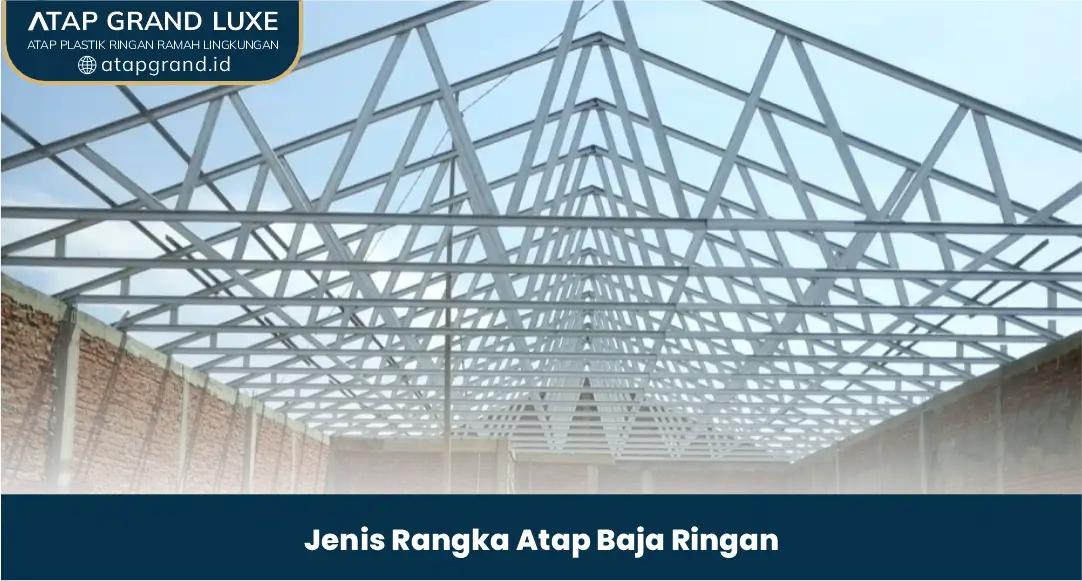

Jenis Rangka Atap Baja Ringan

Rangka atap baja ringan terdiri dari beberapa jenis profil. Oleh karena itu, setiap jenis memiliki fungsi berbeda. Selain itu, pemilihannya harus disesuaikan dengan kebutuhan struktur bangunan. Dengan memahami jenis-jenisnya, pemasangan atap akan lebih kuat dan efisien.

1. Rangka Atap Baja Ringan Profil C (Kuda-Kuda)

Profil C paling sering digunakan sebagai kuda-kuda utama. Selain itu, bentuknya dirancang untuk menahan beban tekan dan tarik. Oleh karena itu, profil ini mampu menopang beban atap dengan baik. Biasanya, ketebalan profil C berkisar 0,75 mm hingga 1,00 mm. Dengan struktur tersebut, rangka atap menjadi lebih stabil.

2. Rangka Atap Baja Ringan Profil U (Reng)

Profil U digunakan sebagai reng atau dudukan penutup atap. Selain itu, ukurannya lebih kecil dibanding profil C. Namun, fungsi reng sangat penting untuk distribusi beban atap. Dengan jarak reng yang tepat, penutup atap tidak mudah bergeser. Oleh sebab itu, profil U wajib dipasang presisi.

3. Rangka Atap Baja Ringan Hollow

Baja ringan hollow sering dipakai untuk struktur tambahan. Misalnya, digunakan pada kanopi atau overstek. Selain itu, bentuk kotaknya memberikan tampilan lebih rapi. Dengan bobot ringan, pemasangan menjadi lebih cepat. Oleh karena itu, hollow cocok untuk kebutuhan estetika dan fungsional.

4. Rangka Atap Baja Ringan Bracing (Ikatan Angin)

Bracing berfungsi sebagai pengaku rangka. Selain itu, komponen ini menjaga kestabilan struktur. Dengan adanya bracing, rangka tidak mudah bergeser. Oleh karena itu, atap lebih tahan terhadap angin kencang. Pemasangan bracing sangat disarankan untuk bangunan rumah.

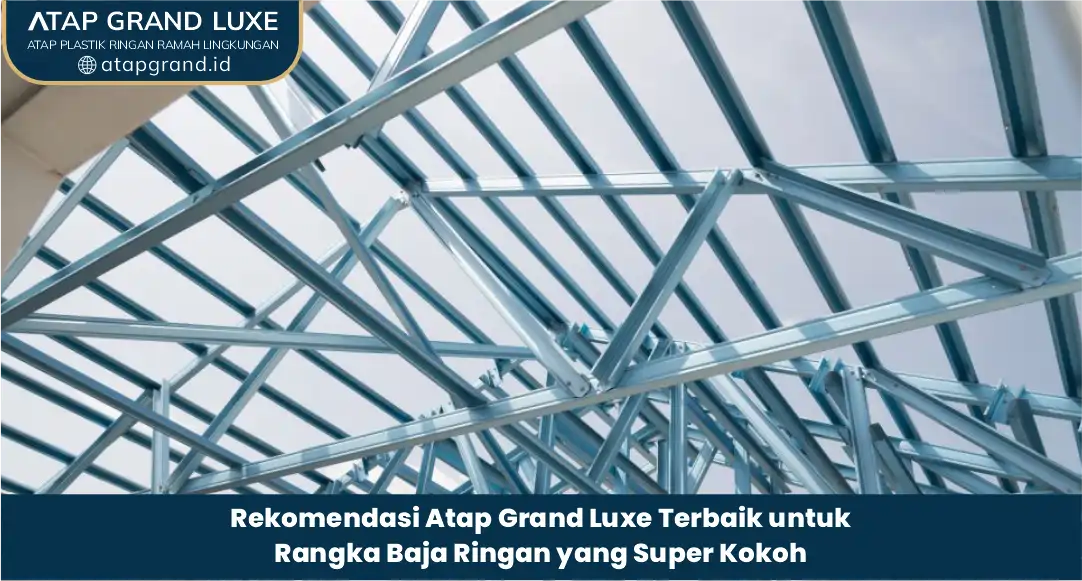

Rekomendasi Atap Grand Luxe Terbaik untuk Rangka Baja Ringan yang Super Kokoh

Agar rangka bekerja optimal, penutup atap harus dipilih dengan tepat. Oleh karena itu, atap Grand Luxe sering direkomendasikan. Selain itu, bobotnya ringan dan cocok untuk baja ringan. Dengan beban yang ringan, rangka tidak terbebani berlebihan.

Atap Grand Luxe juga memiliki ketahanan cuaca yang baik. Namun, keunggulan utamanya ada pada struktur materialnya. Dengan desain modern, distribusi beban menjadi lebih merata. Oleh sebab itu, ukuran rangka atap baja ringan dapat bekerja maksimal. Selain itu, pemasangan atap Grand Luxe tergolong mudah. Dengan pemasangan yang benar, risiko kebocoran dapat diminimalkan. Maka dari itu, kombinasi baja ringan dan atap Grand Luxe menjadi solusi ideal. Terutama, untuk rumah tinggal di iklim tropis.

Produk Grand Luxe tersedia dalam berbagai tipe dan dapat dipesan melalui marketplace Shopee dan Tokopedia dengan pengiriman ke seluruh Indonesia, termasuk ke wilayah IKN melalui cabang Balikpapan. Untuk informasi lebih lanjut mengenai produk, silakan hubungi kami melalui WhatsApp pada nomor berikut.

Penutup

Secara keseluruhan, ukuran rangka atap baja ringan harus disesuaikan dengan desain bangunan. Oleh karena itu, perhitungan yang tepat sangat penting. Dengan rangka yang sesuai dan atap yang tepat, rumah akan lebih aman dan tahan lama.

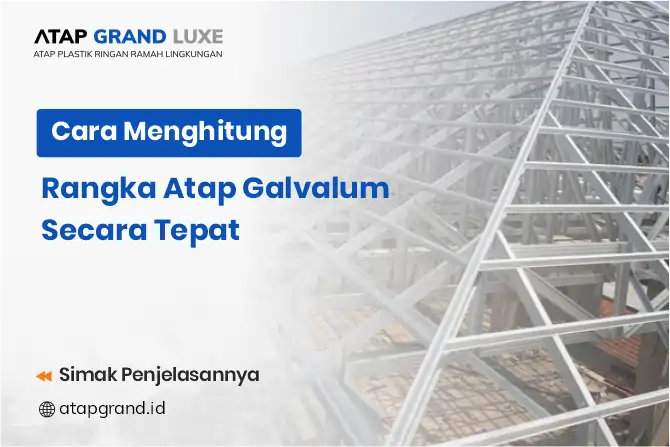

Cara Menghitung Rangka Atap Galvalum Secara Tepat

by balinda962 | 9 Aug 2025 | Informasi

Memahami cara menghitung rangka atap galvalum adalah langkah penting sebelum memulai pembangunan rumah atau renovasi. Perhitungan yang tepat membuat struktur atap kokoh dan tahan lama. Selain itu, biaya material bisa diatur sesuai anggaran. Kesalahan dalam perhitungan sering membuat pemborosan bahan dan waktu. Artikel ini akan membantu Anda menghitung rangka atap dengan cara yang benar dan praktis.

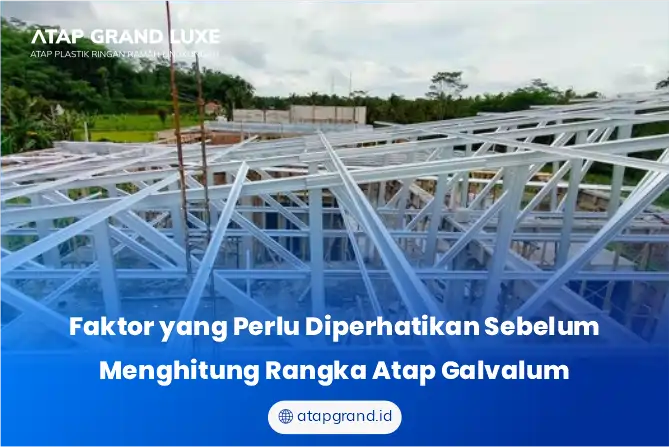

Faktor yang Perlu Diperhatikan Sebelum Menghitung Rangka Atap Galvalum

Sebelum mulai menghitung, ada beberapa faktor penting yang perlu dipertimbangkan. Berikut adalah beberapa faktor yang perlu diperhatikan sebelum menghitung rangka atap galvalum supaya hasilnya akurat dan efisien:

1. Bentuk dan Desain Atap

Bentuk atap akan sangat mempengaruhi jumlah material dan teknik pemasangan.

Atap pelana cenderung lebih sederhana dalam perhitungan.
Atap limas atau kombinasi membutuhkan lebih banyak potongan dan sambungan.
Pastikan desain final sudah ditentukan sebelum memulai perhitungan.

2. Kemiringan Atap

Kemiringan (slope) menentukan panjang galvalum dan jarak kuda-kuda.

Kemiringan rendah cocok untuk daerah minim hujan, namun memerlukan pengaturan aliran air yang baik.
Kemiringan curam mempercepat aliran air hujan, tetapi membutuhkan material lebih banyak.

3. Beban yang Ditopang

Rangka atap galvalum harus mampu menahan beban:

Beban mati: berat galvalum, reng, dan kuda-kuda.
Beban hidup: tekanan angin, air hujan, atau beban tambahan seperti plafon dan lampu gantung.
Perhitungan beban yang tepat akan mencegah risiko keruntuhan.

4. Ukuran dan Ketebalan Material

Galvalum tersedia dalam berbagai ketebalan dan ukuran.

Ketebalan umum untuk rangka atap: 0,75 mm – 1 mm.
Pemilihan ketebalan yang tepat bergantung pada beban dan bentang atap.
Material terlalu tipis mudah melengkung, sedangkan terlalu tebal bisa membuat biaya membengkak.

5. Jarak Antar Kuda-Kuda dan Reng

Jarak yang tepat memastikan distribusi beban merata.

Rata-rata jarak kuda-kuda: 1,2 m – 1,5 m.
Rata-rata jarak reng: 0,6 m – 0,8 m.
Pemasangan yang terlalu renggang akan mengurangi kekuatan struktur.

6. Kondisi Lingkungan

Lokasi rumah mempengaruhi kebutuhan konstruksi.

Daerah pantai: perlu galvalum dengan lapisan anti karat yang lebih tebal.
Daerah rawan angin kencang: membutuhkan sambungan yang lebih kokoh dan jarak kuda-kuda yang rapat.

7. Kualitas dan Standar Material

Pastikan material rangka atap galvalum memenuhi SNI atau standar mutu internasional.
Material berkualitas rendah akan cepat berkarat dan memerlukan perbaikan lebih cepat.

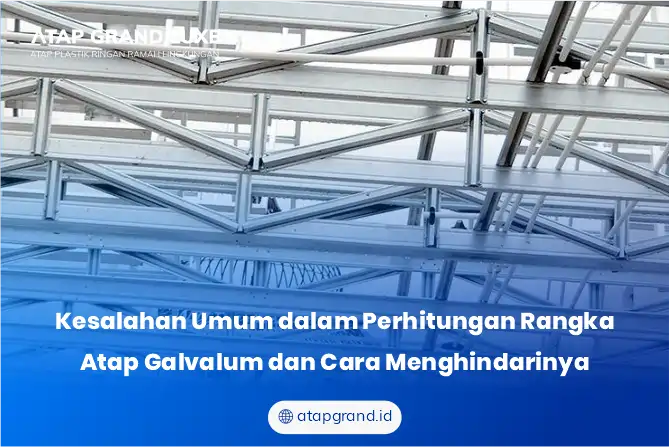

Kesalahan Umum dalam Perhitungan Rangka Atap Galvalum dan Cara Menghindarinya

1. Tidak Mempertimbangkan Beban Total

Kesalahan:
Hanya menghitung berat material galvalum tanpa memperhitungkan beban tambahan seperti plafon, lampu, tandon air, atau beban angin dan hujan.
Cara Menghindari:

Hitung beban mati (berat material) dan beban hidup (cuaca, beban tambahan).
Gunakan panduan teknis atau konsultasikan dengan tukang berpengalaman untuk menentukan ukuran dan jarak kuda-kuda yang tepat.

2. Mengabaikan Kemiringan Atap

Kesalahan:
Menghitung kebutuhan material tanpa menyesuaikan panjang sesuai kemiringan, sehingga panjang galvalum yang dibeli kurang atau lebih dari yang dibutuhkan.
Cara Menghindari:

Gunakan rumus panjang miring (Panjang horizontal ÷ cos sudut kemiringan).
Tentukan sudut kemiringan sejak awal berdasarkan desain dan kondisi cuaca di lokasi.

3. Salah Menentukan Jarak Kuda-Kuda dan Reng

Kesalahan:
Membuat jarak kuda-kuda terlalu renggang untuk menghemat material, yang justru membuat struktur mudah melendut atau roboh.
Cara Menghindari:

Ikuti rekomendasi standar jarak kuda-kuda (±1,2 m–1,5 m) dan reng (±0,6 m–0,8 m).
Pastikan sambungan menggunakan baut dan bracket yang sesuai standar.

4. Tidak Menghitung Potongan dan Sambungan

Kesalahan:
Mengira kebutuhan material hanya berdasarkan panjang atap utuh, tanpa menghitung potongan dan sambungan di sudut atau ujung atap.
Cara Menghindari:

Tambahkan margin 5–10% dari total panjang material untuk potongan.
Gunakan gambar kerja atau denah rangka untuk perhitungan yang akurat.

Alternatif Atap Galvalum yang Pas dengan Rangka Atap

Jika Anda ingin rangka atap galvalum lebih kokoh dan tahan lama, pilihlah penutup atap yang tepat. Salah satu pilihan terbaik adalah atap Spandek Silver dari Grand Luxe. Material ini ringan, anti karat, dan tahan terhadap cuaca ekstrem.

Terbuat dari plastik PET (Polyethylene Terephthalate), diproses dengan extrusion Technology terbatu yang terbukti kuat dan tahan lama.

Atap Spandek Silver juga mudah dipasang di atas rangka galvalum. Keunggulan lainnya adalah perawatannya yang minim, sehingga Anda hemat biaya dalam jangka panjang. Selain itu sudaah dilapisi UV filter protection jadi keamanan tidak perlu diragukan lagi.

Mengombinasikan rangka atap galvalum dengan Spandek Silver akan membuat rumah Anda lebih kuat dan tampil modern. Pilihan ini sangat cocok untuk rumah tinggal maupun bangunan komersial.

Apabila anda tertarik untuk mengganti atap rumah anda dengan spandek silver dari Grand Luxe bisa langsung hubungi dengan car klik link dibawah ini!

Kesimpulan

Menguasai cara menghitung rangka atap galvalum akan membantu Anda menghemat biaya dan mendapatkan hasil konstruksi yang optimal. Faktor seperti kemiringan, luas, jarak rangka, dan ketebalan material harus diperhatikan dengan teliti. Hindari kesalahan umum yang sering terjadi agar atap rumah awet dan aman. Dengan perencanaan yang matang, rumah Anda akan memiliki atap yang kokoh, indah, dan tahan lama.
