Rumus Kuda Kuda Baja Ringan dan Cara Menghitungnya
Rumus Kuda Kuda Baja Ringan – Kuda kuda baja ringan menjadi salah satu elemen paling penting dalam struktur atap modern. Material ini dikenal kuat, ringan, dan tahan karat, sehingga banyak digunakan pada bangunan rumah, gudang, toko, hingga fasilitas publik.
Namun, untuk menghasilkan konstruksi atap yang kokoh dan aman, perhitungan kuda kuda baja ringan harus dilakukan dengan cermat. Kesalahan kecil dalam menentukan sudut, beban, atau tinggi dapat menyebabkan struktur tidak stabil, cepat rusak, bahkan berpotensi membahayakan penghuni.
Dalam artikel ini akan membahas lebih dalam mengenai rumus kuda kuda baja ringan dan cara menghitungnya. Yuk Simak!
Rumus Kuda Kuda Baja Ringan
Berikut ini adalah rincian rumus kuda kuda baja ringan.
1. Rumus Kemiringan Atap (Slope)
Kemiringan atap dihitung dalam persen (%). Rumusnya adalah:
Slope (%) = (Tinggi Atap / Setengah Bentang) x 100
Contoh:
Bentang 10 meter, tinggi yang diinginkan 1,5 meter:
Slope = (1,5 / 5) × 100 = 30%
Artinya atap memiliki kemiringan 30%.
2. Rumus Sudut Kemiringan Atap (Angle)
Untuk mendapatkan sudut kemiringan menggunakan trigonometri:
Tan θ = Tinggi Atap / Setengah Bentang
θ = arctan (Tinggi / Setengah Bentang)
Semakin besar sudut, semakin cepat air hujan mengalir turun.
3. Rumus Tinggi Kuda Kuda
Tinggi kuda kuda adalah parameter penting karena menentukan volume ruang atap serta kekuatan rangka.
Tinggi = Tan θ × Setengah Bentang
Jika sudut 30° dan bentang 8 meter:
Tinggi = tan(30°) × 4
Tinggi = 0,577 × 4 = 2,30 meter
4. Rumus Panjang Top Chord (TC)
Top chord adalah batang miring yang menjadi tulang utama kuda kuda.
Panjang TC = Setengah Bentang / Cos θ
Semakin besar sudut, panjang top chord semakin besar.
5. Rumus Beban Kuda Kuda
Beban yang harus dihitung meliputi:
-
Beban mati (bobot atap dan rangka)
-
Beban hidup (tekanan angin, hujan)
-
Beban lingkungan (lokasi, ketinggian)
Rumus umum beban:
Total Beban = Beban Mati + Beban Hidup + Beban Lingkungan

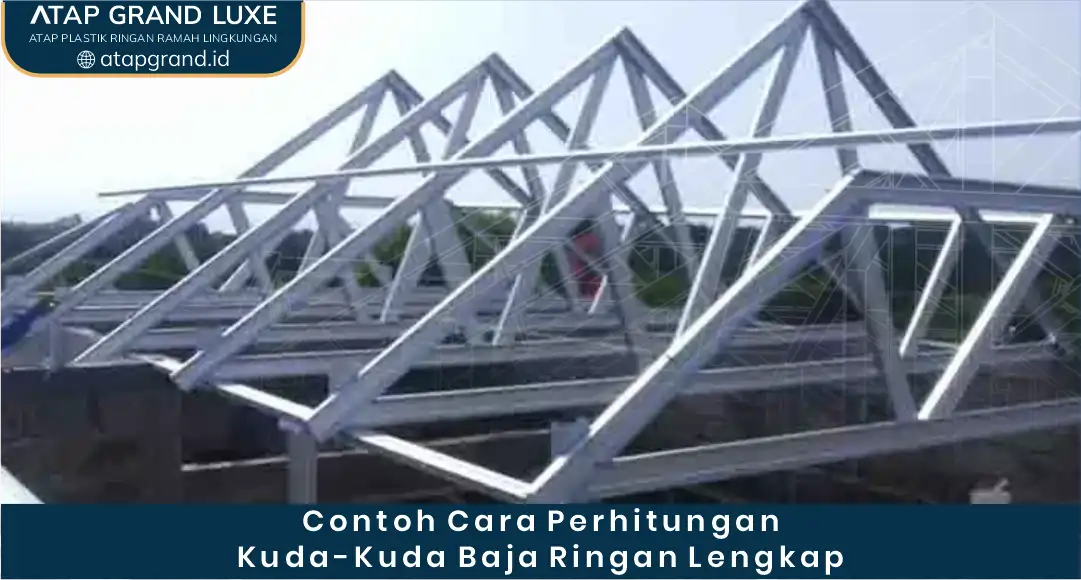

Contoh Cara Perhitungan Kuda Kuda Baja Ringan Lengkap
Misalnya:
-
Bentang: 10 m
-
Setengah bentang: 5 m
-
Sudut kemiringan: 30°
-
Panjang bangunan: 12 m
-
Jarak kuda-kuda: 1,2 m
-
Beban total: 44 kg/m²
1. Tinggi Kuda-Kuda
Rumus: Tinggi = tan θ × setengah bentang
tan 30° = 0,577350
Tinggi = 0,577350 × 5 = 2,887 m
2. Panjang Top Chord (satu sisi)
Rumus: TC = setengah bentang / cos θ
cos 30° = 0,866025
TC = 5 / 0,866025 = 5,774 m
Dua sisi = 11,548 m per kuda-kuda
3. Luas Atap
Rumus: Luas = 2 × TC × panjang bangunan
Luas = 2 × 5,774 × 12 = 138,576 m²
4. Jumlah Kuda-Kuda
Rumus: Jumlah Kuda Kuda = panjang bangunan / jarak
Jumlah = 12 / 1,2 = 10 unit
5. Luas Per Kuda-Kuda
Rumus: Area per unit = total luas / jumlah
Area = 138,576 / 10 = 13,857 m²
6. Beban Per Kuda-Kuda
Rumus: Beban = area × beban total
Beban = 13,857 × 44 = 609,708 kg
Dibulatkan menjadi 610 kg
7. Perkiraan Total Material
-
Total TC: 11,548 × 10 = 115,48 m
-
Bottom chord: 10 × 10 = 100 m
-
Web member: 8 batang × 1,2 m × 10 = 96 m
Total batang sebelum wastage = 311,48 m
Dengan wastage 10%, maka 311,48 × 1,10 = 342,63 m

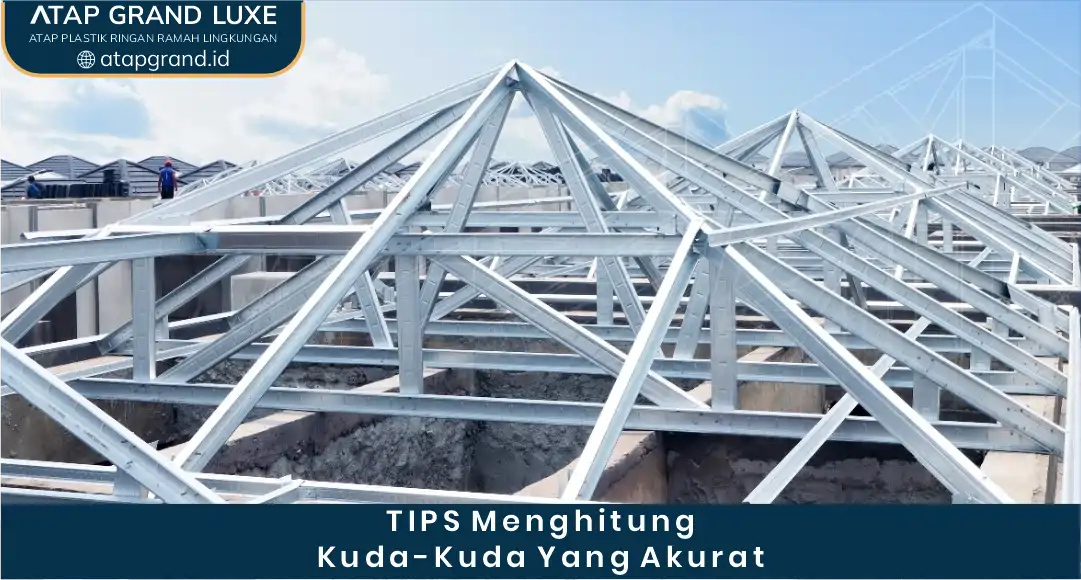

Tips Menghitung Kuda Kuda yang Akurat
Berikut ini tips menghitung kuda kuda yang akurat.
1. Gunakan Sudut Sesuai Material Atap
Memaksakan sudut terlalu kecil atau terlalu curam berpotensi merusak struktur. Pilih sudut yang sesuai material dan iklim wilayah. Sudut yang tepat juga membantu aliran air hujan mengalir lebih lancar. Dengan sudut yang sesuai, umur pakai atap pun menjadi lebih panjang.
2. Pastikan Bentang Tidak Melebihi Standar
Baja ringan memiliki batas bentang ideal. Bentang di atas 12 meter biasanya membutuhkan tambahan support. Pembatasan ini membantu menjaga kuda-kuda tetap stabil dalam jangka panjang. Standar bentang juga meminimalkan risiko deformasi akibat beban berlebih.
3. Ambil Data Beban Secara Realistis
Beban hujan dan angin di daerah tropis cukup besar. Pastikan nilai yang digunakan tidak terlalu rendah. Perhitungan yang realistis mencegah risiko kerusakan pada atap. Data beban yang akurat membuat struktur lebih aman dan efisien.
4. Tambahkan Wastage 10%
Proses pemotongan sering menyisakan sisa material. Wastage perlu diperhitungkan sejak awal. Tambahan margin ini membantu menghindari kekurangan material saat pemasangan. Perhitungan wastage yang tepat juga mengurangi biaya pembelian tambahan.
5. Gunakan Aplikasi atau Software Pendukung
Aplikasi seperti FrameCAD atau SAP2000 dapat membantu menghitung struktur secara lebih detail. Penggunaan software membuat perhitungan lebih efisien dan akurat. Teknologi ini juga meminimalkan kesalahan manusia dalam pengukuran.
6. Konsultasikan dengan Ahli Struktur
Meskipun rumus bisa dihitung sendiri, pengecekan oleh profesional tetap penting. Konsultasi ini memberikan validasi bahwa struktur aman digunakan. Ahli struktur dapat memberikan rekomendasi tambahan jika diperlukan.
Rekomendasi Material Atap Berkualitas dan Daya Tahan Tinggi
Jika menginginkan kuda kuda yang lebih kokoh dan tahan lama, pilihlah penutup atap yang tepat. Salah satu pilihan terbaik adalah atap Grand Luxe. Material ini ringan, anti karat, dan tahan terhadap cuaca ekstrem.
Keunggulan lainnya adalah perawatannya yang minim, sehingga hemat biaya dalam jangka panjang. Selain itu sudah dilapisi UV filter protection jadi ruangan di bawahnya lebih sejuk dan nyaman.
Mengombinasikan kuda kuda dengan atap Grand Luxe akan membuat kosntriksi lebih kuat dan tampil modern. Pilihan ini sangat cocok untuk rumah tinggal maupun bangunan komersial.
Atap Grand Luxe dapat dikirim hingga ke seluruh Indonesia termasuk IKN melalui cabang kami yang ada di Balikpapan. Informasi lebih lanjut dapat menghubungi WhatsApp berikut ini.
Penutup
Demikian adalah informasi mengenai rumus kuda kuda baja ringan serta cara perhitungannya. Dengan memahami rumus dasar, metode perhitungan, dan kebutuhan material, konstruksi dapat direncanakan lebih matang dan minim risiko.
